SNP-DU8200

主要特点
LCD液晶技术
激光荧光体光源
1920X1200可见像素
4,000,000: 1对比度
360°自由安装
4K HDR画质引擎
无级节能模式
HDR高画质
拼接融合及曲面成像功能
几何校正(变形)
气压传感监控功能
360°全方位投影
自动开启电源
电动镜头、镜头位移和镜头记忆
4K信号輸入

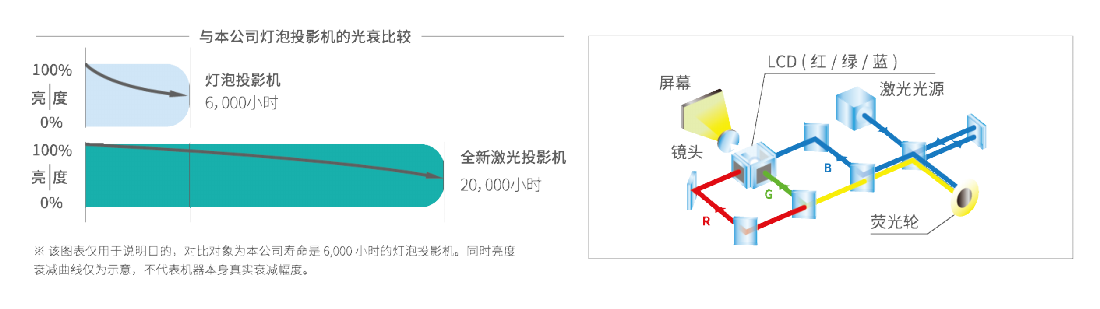

20,000小时*1 长寿命激光光源


本系列激光光源工程机,亮度高达7200lm ~ 8200lm,同时长达20,000小时(标准模式)↑的光源寿命。光源组件进行了密封处理,Du Jue了灰尘进入可能影响使用效果以及使用寿命的荧光轮、透镜等光学核心部件,有效地降低了维护成本,保证了长时间的连续运行。更适合需要长时间使用的工程市场!无论是展览展示、电子广告牌都能更加从容。

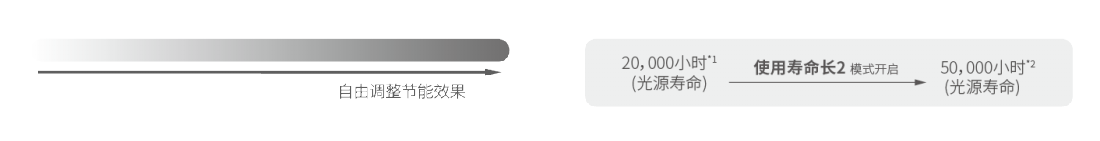

无级节能模式


在长达20,000小时(标准模式)*1的光源寿命的基础上,摒弃传统的固定式节能模式设计,依E激光新光源特性,提升节能效果、降低噪音,创新研发无级节能模式,更加适用于多变的工程应用场景!

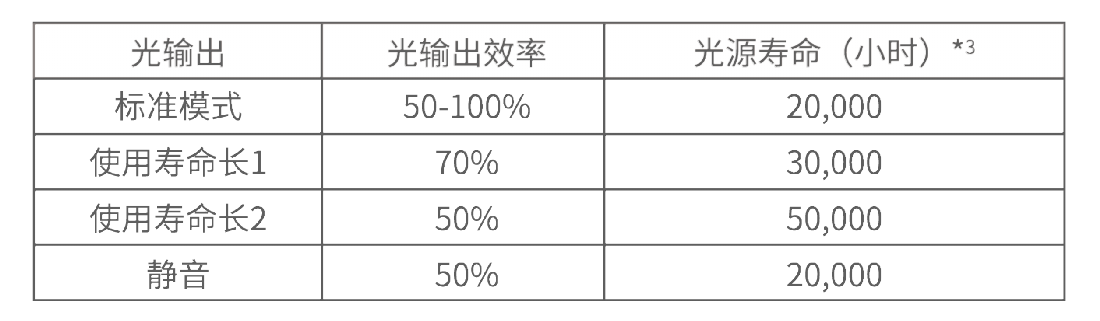

综合考虑亮度与使用寿命需求,为用户提供了4个可选择模式,只需通过菜单选择并应用合适的模式即可实现。






在上述的标准模式下,用户可根据自身需要,自由调整(单位精度可达1%),可满足正常需求的显示亮度从而达到节能效果。






※ 以上图片均为示意图

*1 该时间为光源寿命时间,并非承保时间。

*2 该时间为一直开启使用寿命长2模式后的光源寿命时间,并非承保时间。

*3 使用寿命受环境条件、 使用习惯等因素影响会有很大差别。且该时间为光源寿命时间, 并非承保时间。



HDR高画质


追加2种针对HDR高画质的图像调节模式。并且通过激活扩大亮度的动态使用范围使得呈现的投影画面更为逼真。

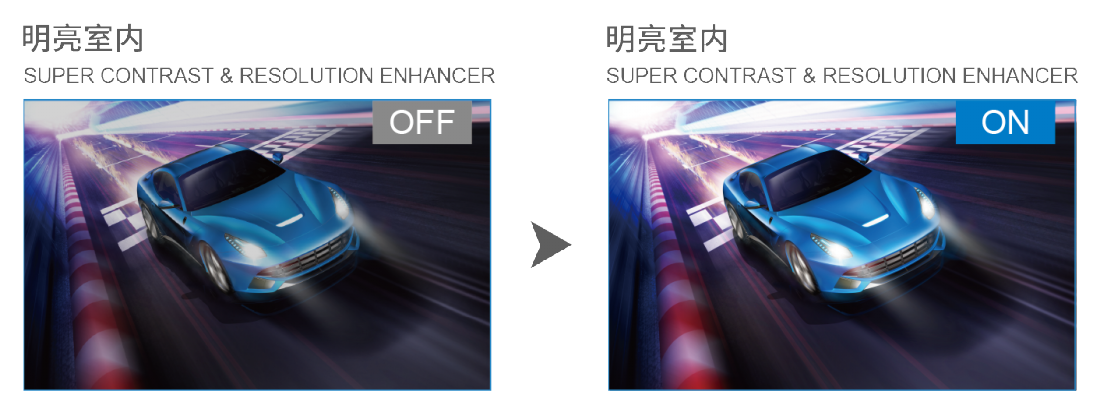

图像处理技术


针对激光光源特性特别改善的RESOLUTION ENHANCER(图像画质增强)技术,通过强化适用于激光光源颜色特性的“ 精细感”“ 阴影感’“鲜艳度”等来增强影像的真实感。同时,SUPER CONTRAST调整功能进行了“高演色化”改善,能够更为深入地校正因室内照明或者外界光源对画面造成的影响,从而提升画面对比效果,优化视觉感受。即使在明亮的环境下,也能够清晰显示影像。

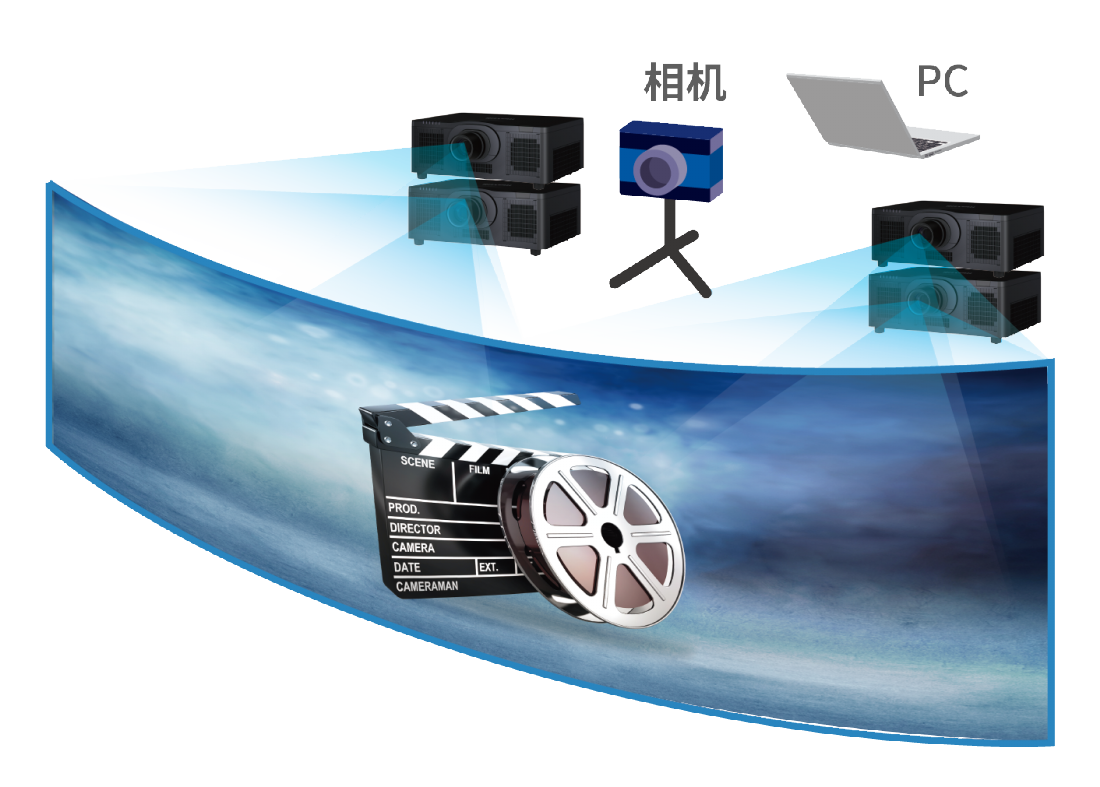

拼接融合及曲面成像功能


使用多台金年会,通过拼接功能,可实现大画面无缝拼接。同时因具备几何校正功能,可在圆柱、球体等曲面物上成像,利用曲面校正功能,补充调节图像的失真,曲面投射亦具备异彩精工之创意。在此基础上通过使用摄像头(或相机) ,对堆叠拼接融合、异形、亮度颜色进行自动几何校正。

※ 自动几何校正所需的除金年会外的设备需要另行准备

※ 本示意图的比例为特殊处理

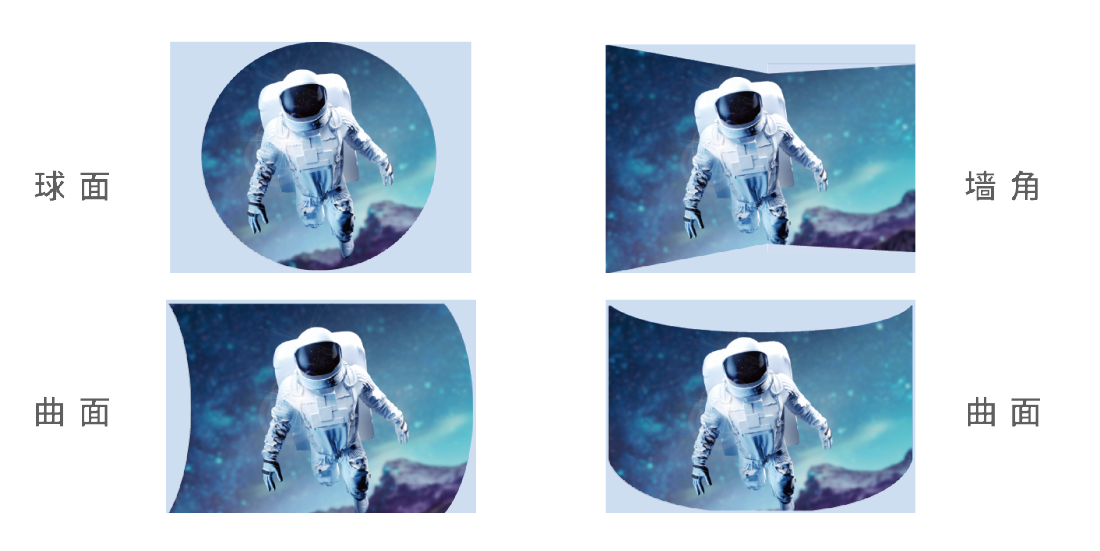

几何校正(变形)


通过在PC.上使用专门门的应用程序进行几何校正,从而使在球面、曲面及墙角等异型投影成为可能。

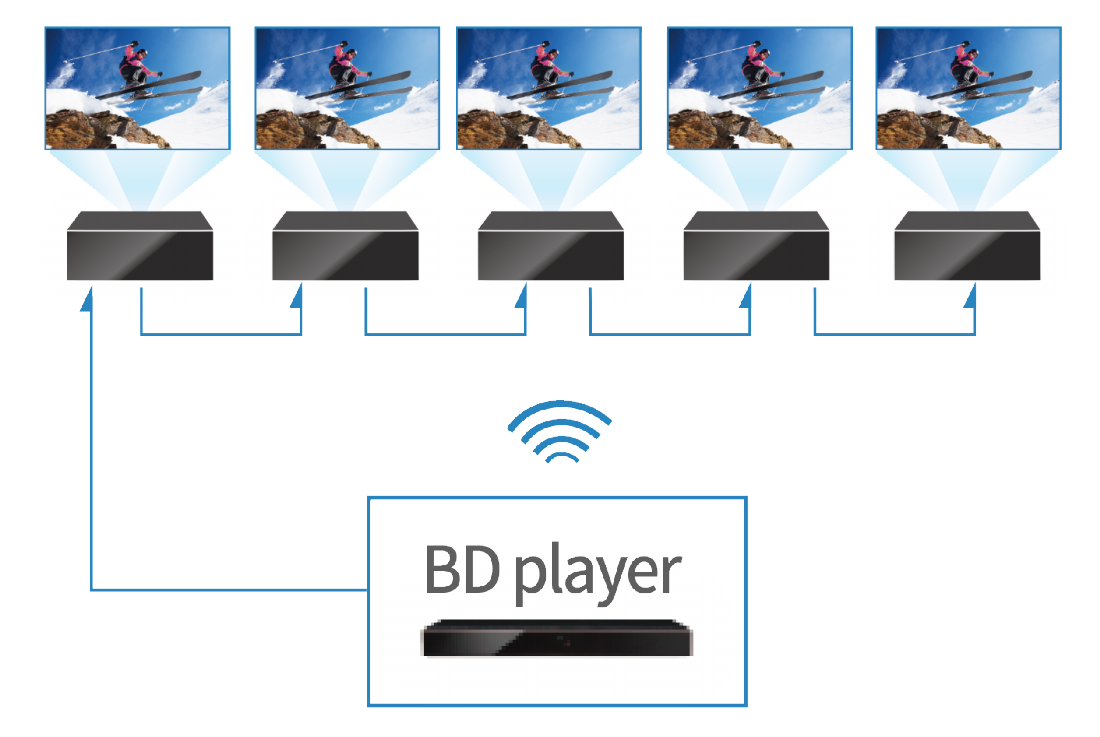

高性能传输


全系列配备HD BaseT接口和2路HDM I输入(HDMI1/ HDMI2),1路HDMI输出,3GSDI(仅SNP-DU8200支持) 接口,可支持长距离下的1080p高清传输,FulHD、4K信号兼容输出。

※通过HDMI OUT端口Zui多可支持4台金年会的级联输出,级联数量取决于信号设备、电缆等。







气压传感监控功能


除了配备常用的温度、照度、重力等传感器外,本金年会另外内置了气压传感监控系统,针对不同海拔气压的检测结果控制金年会的风扇转速,保证金年会稳定运行,从而使金年会适应“高原效应”。

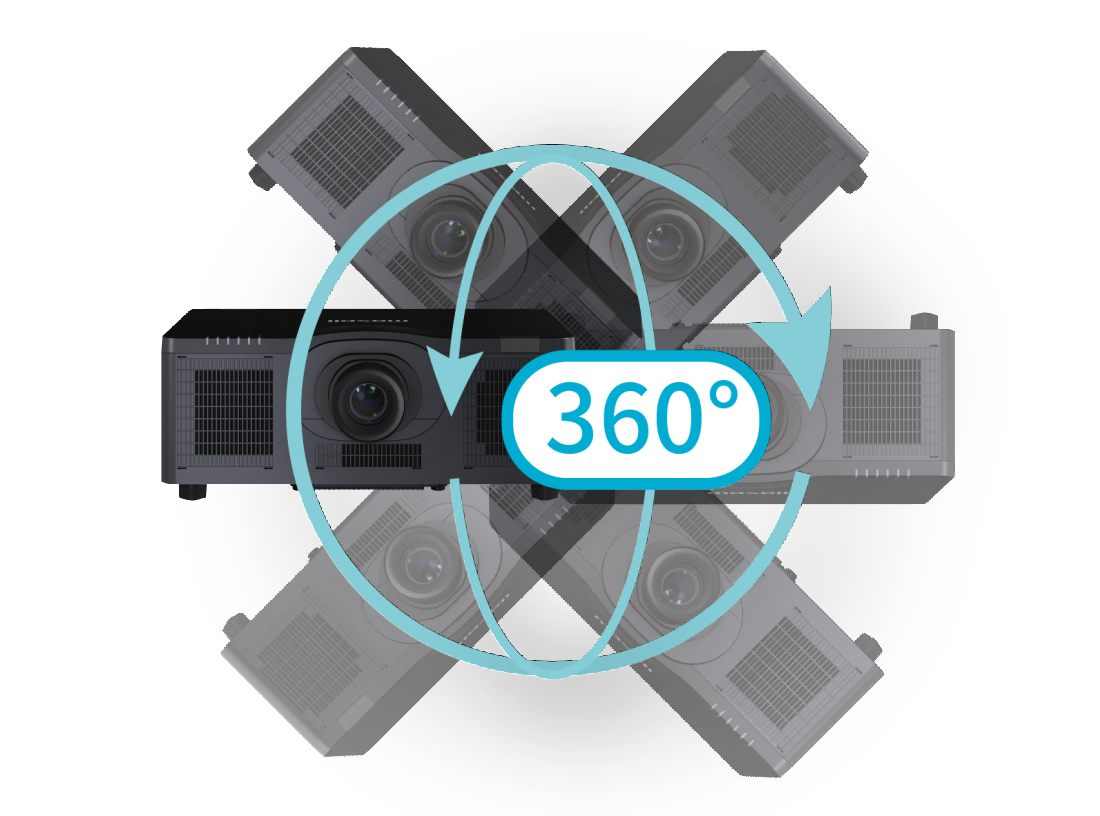

360°全方位投影


安装方式灵活,可在任意角度进行安装。

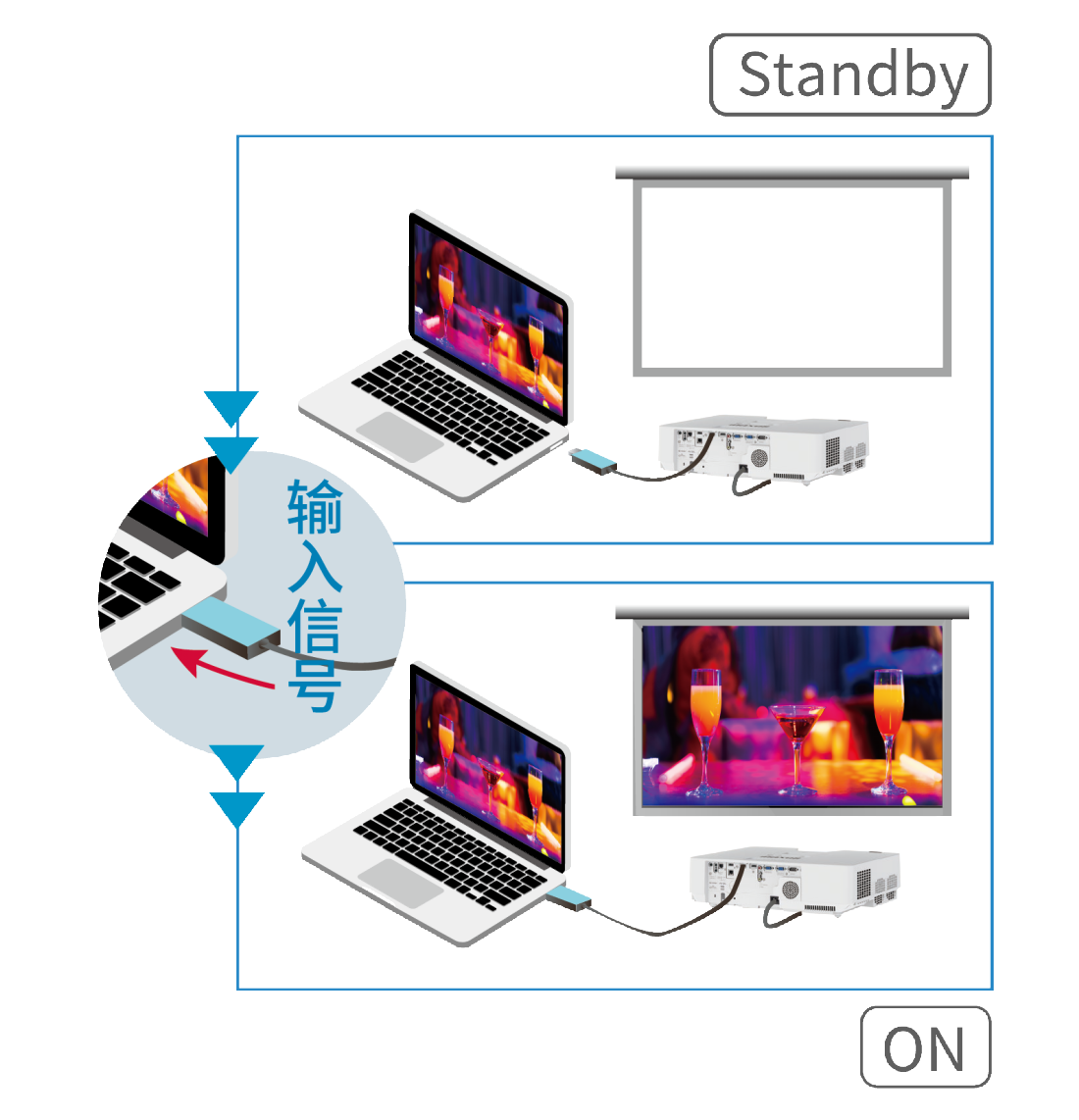

自动开启电源*4


当金年会处于待机模式并检测到外部设备的视频信号输入时,此功能启动金年会以在屏幕上自动显示图像

*4 该功能仅支持COMPUTER IN1,HDMI2,VIDEO端口输入。当待机模式设置为网络待机(WOL)或节能时,此功能不可用。 通过已连接的外部设备,此功能可能会无意中启用。故请勿将东西放在金年会上或金年会周围。

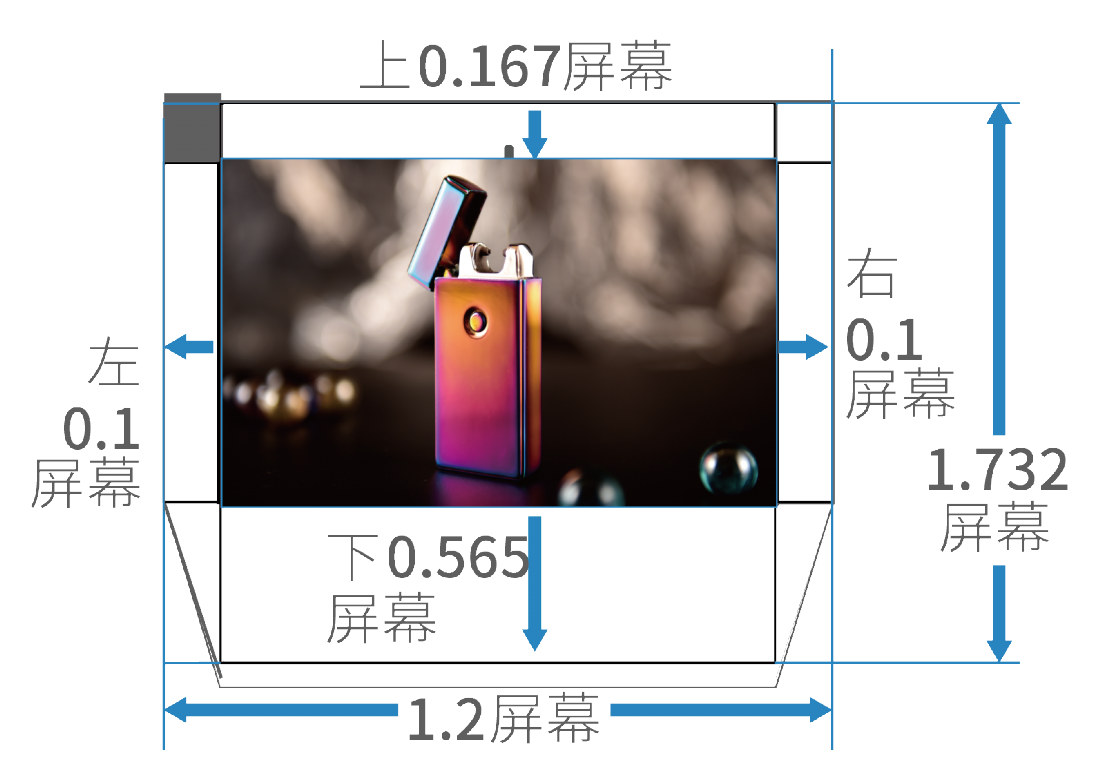

电动镜头、镜头位移和镜头记忆


当金年会处于待机模式并检测到外部设备的视频信号输入时,此功能启动金年会以在屏幕上自动显示图像

※使用ML-713CN场合。






4K信号輸入


该系列金年会的HDMI、HDBaseT 和DisplayPort端口可识別4K信号輸入。为工程安装提供了更カ多元的选择并帯来了更高端的视觉享受。

4K棕准模式:亥模式支持4K 50Hz/60Hz 420格式和24Hz/25Hz/30Hz444、4:2:2格式。

4K伉化模式:亥模式支持4K 50Hz/60Hz44、42:2、 4:2:0格 式和24Hz25Hz/30Hz,4:4、4:2:2 格式。



产品型号

SNP - DU8200

投影技术

3LCD

显示设备

对角线尺寸

0.76"(XGA)

分辨率

2,304,000 像素1920 × 1200 兼容4K

镜头

变焦

电动(除选购镜头FL - 720CN/FL - 701CN外)

聚焦

电动

镜头位移

电动(水平/垂直)

(除选购镜头FL - 720CN/FL - 701CN 外)

投影屏幕尺寸

30"- 600"

(选用超短焦反射镜头FL - 720C 时为;100-350英寸 选用超短焦镜头USL - 701CN时为;60-600英寸)

中心亮度*1

8,500lm

亮度(使用ML - 713CN镜头时)*2
8,200lm

对比度(全白 / 全黑)*2

4,000,000 :1(动态模式)

扫描频率
水平15 ~ 106 kHZ
垂直50 ~ 120 Hz

端口

COMPUTER IN

D型15针迷你插孔 x1

MONITOR OUT

D型15针迷你插孔 x1

VIDEO

RCA插孔 x1

HDMI IN

HDMI连接器 x2

HDMI OUT

HDMI连接器 x1

SDI IN

BNC连接器 x1

HDBaseT

RJ-45连接器 x1

DisplayPort

DisplayPort 连接器 x1

AUDIO IN

3.5mm(立体声)迷你插孔 x1,

RCA插孔 x1

AUDIO OUT

3.5mm(立体声)迷你插孔 x1

CONTROL

D型9针插头 x1

LAN

RJ-45插孔 x1

WIRELESS

USB(A) x1

REMOTE CONTROL IN3.5mm(立体声)迷你插孔X1
REMOTE CONTROL OUT3.5mm(立体声)迷你插孔X1

运行环境*3

温度

0-45℃

湿度

10-80%RH(无结露)

整机功率

AC 100V-240V(50/60Hz)

580W

待机时的整机消耗功率

0.5W(省电模式下)

机身尺寸 WxHxD (mm)

582mm(W) x 215mm(H)x 431mm(D)

(不含突起部分)

585mm(W)x 242mm(H) x 444mm(D)

(含突起部分)

重量

18.2 kg

配件

(1)遥控器(2)电源线(3)RGB电缆

(4)使用说明书(5)端子盖(6)镜头盖

(7)合格证(8)质保书(9)安全标签

(10)电缆带


过滤器单元UX43481

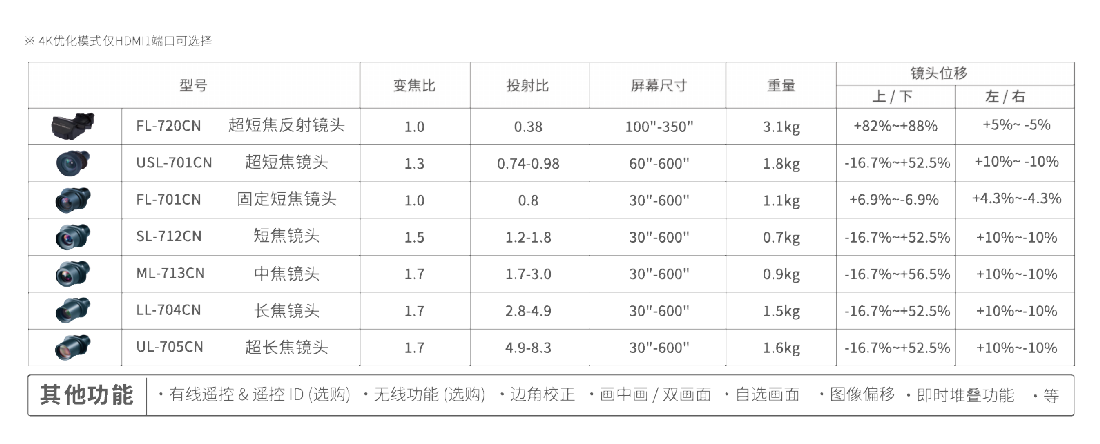

选购件*4可选镜头

FL-720CN(超短焦反射镜头)

FL-701CN(固定短焦镜头)

USL-701CN(超短焦镜头)/SL-712CN(短焦镜头)

ML-713CN(中焦镜头)/LL-704CN(长焦镜头)

UL-705CN(超长焦镜头)

无线适配器USB-WL-5G


*1 光输出数据值在投射画面中心位置测量,测量方法依据国际标准ISO/IEC 21118:2012,数据值为平均值

*2 根据ISO21118标准:该标称值代表量产时产品的平均值,而产品的出厂Zui低值为标称值的80% 。

*3 当环境温度为35至40℃时,光源亮度将自动降低。如果在高海拔的地方使用金年会,而且环境温 度超过40℃,光学部件的使用寿命可能降低。建议尽可能使温度降低。

*4 有关安装附件等详情,请向经销商咨询。

注:本系列金年会已通过中国国家强制性产品认证、中国节能产品认证、中国环保产品认证。

※本彩页中的内容以及规格参数均经仔细校对,如发生变更的情况,恕不另行通知。

※本彩页中的图片及照片资料均为示意图请以实物为准。


投影距离表


屏幕尺寸

USL-701CN

FL-701CN

SL-712CN

ML-713CN

LL-704CN

UL-705CN

类型(英寸)

H(m)

V(m)

a min.

a max.

固定

min

a max.

a min

a max.

min

a max.

min

a max.

80

1.7

1.1

1.4

1.8

1.4

2

3.1

3

5

4.9

8.3

8.3

14.1

100

2.2

1.3

1.7

2.2

1.8

2.5

3.8

3.7

6.3

6.1

10.3

10.3

17.6

120

2.6

1.6

2

2.6

2.1

3

4.6

4.4

7.5

7.3

12.4

12.3

21

150

3.2

2

2.5

3.3

2.6

3.8

5.7

5.6

9.4

9.1

15.5

15.4

26.2

300

6.5

4

5

6.5

5.2

7.6

11.4

11.1

18.8

18.2

31.1

30.5

52.2

500

10.8

6.7

8.3

10.8

8.6

12.6

19

18.4

31.3

30.4

51.9

50.6

86.9

600

12.9

8.1

9.9

12.9

10.3

15.1

22.8

22.1

37.6

36.4

62.3

60.7

104.2



英寸

屏幕尺寸

USL-701CN

FL-701CN

SL-712CN

ML-713CN

LL-704CN

UL-705CN

类型(英寸)

H(m)

V(m)

a min.

a max.

固定

min

a max.

min

a max.

min

a max.

min

max.

80

68

42

54

70

56

80

121

117

198

192

325

328

555

100

85

53

67

87

69

100

151

146

248

240

407

407

691

120

102

64

80

104

83

120

181

175

297

287

489

486

828

150

127

79

100

129

103

150

226

219

371

359

611

605

1032

300

254

159

197

256

205

298

450

435

740

718

1225

1200

2056

500

424

265

326

424

340

497

749

725

1232

1196

2044

1992

3421

600

509

318

390

509

407

596

899

869

1478

1435

2453

2389

4104



屏幕尺寸

FL-720CN

类型(英寸)

H(m)

V(m)

.a1

a2

b1

b2

100

2.2

1.3

0.819

0.1

0.423

0.669

120

2.6

1.6

0.965

0.246

0.517

0.763

150

3.2

2

1.185

0.465

0.658

0.905

300

6.5

4

2.281

1.561

1.365

1.611

350

7.5

4.7

2.646

1.927

1.6

1.847



英寸

屏幕尺寸

FL-720CN

类型(英寸)

H(in)

V(in)

.a1

a2

b1

b2

100

85

53

32

4

17

26

120

102

64

38

10

20

30

150

127

79

47

18

26

36

300

254

159

90

61

54

63

350

297

185

104

76

63

73

本详情页的内容以及规格参数均经仔细校对,图片及照片资料均为示意图,请以实物为准,如发生变更的情况,恕不另行通知,解释权归金年会金字招牌信誉至上所有。
